One Cable Automation (OCA): der Hybridsteckverbinder für alle Anwendungsfälle
One Cable Automation (OCA): die Verkabelungsphilosophie für die dezentrale Automatisierungstechnik
One Cable Automation (OCA): die Einkabellösung zur Versorgung dezentraler Automatisierungstechnik
Hybridsteckverbinderserie: Verkabelungsmöglichkeiten und Anwendungsbeispiele
Produktstatus:
Serienlieferung
Produktinformationen
| Technische Daten | ZS7300-0004 |
|---|---|
| Schirmung | ja |
| Baugröße | B23 |
| Steckerart | Stecker |
| Kontaktart | Stift+Stift |
| Polzahl (Steckgesicht) | 5+PE+4 Pin |
| Kodierung | P‑kodiert |
| Anschlussart Adern | Crimpanschluss |
| Max. Anschlussquerschnittsfläche Ader (Power) | AWG14/2,5 mm² + AWG12/4,0 mm² |
| Max. Anschlussquerschnittsfläche Ader (Ethernet) | AWG22/0,34 mm² |
| Max. Anschlussdurchmesser, Kabel | 15,0...16,0 mm |
| Farbe Griffkörper | metall |
| A1 | ca. 80,0 mm |
| A2 | Ø 23,8 mm |
| Bestellangaben | |
|---|---|

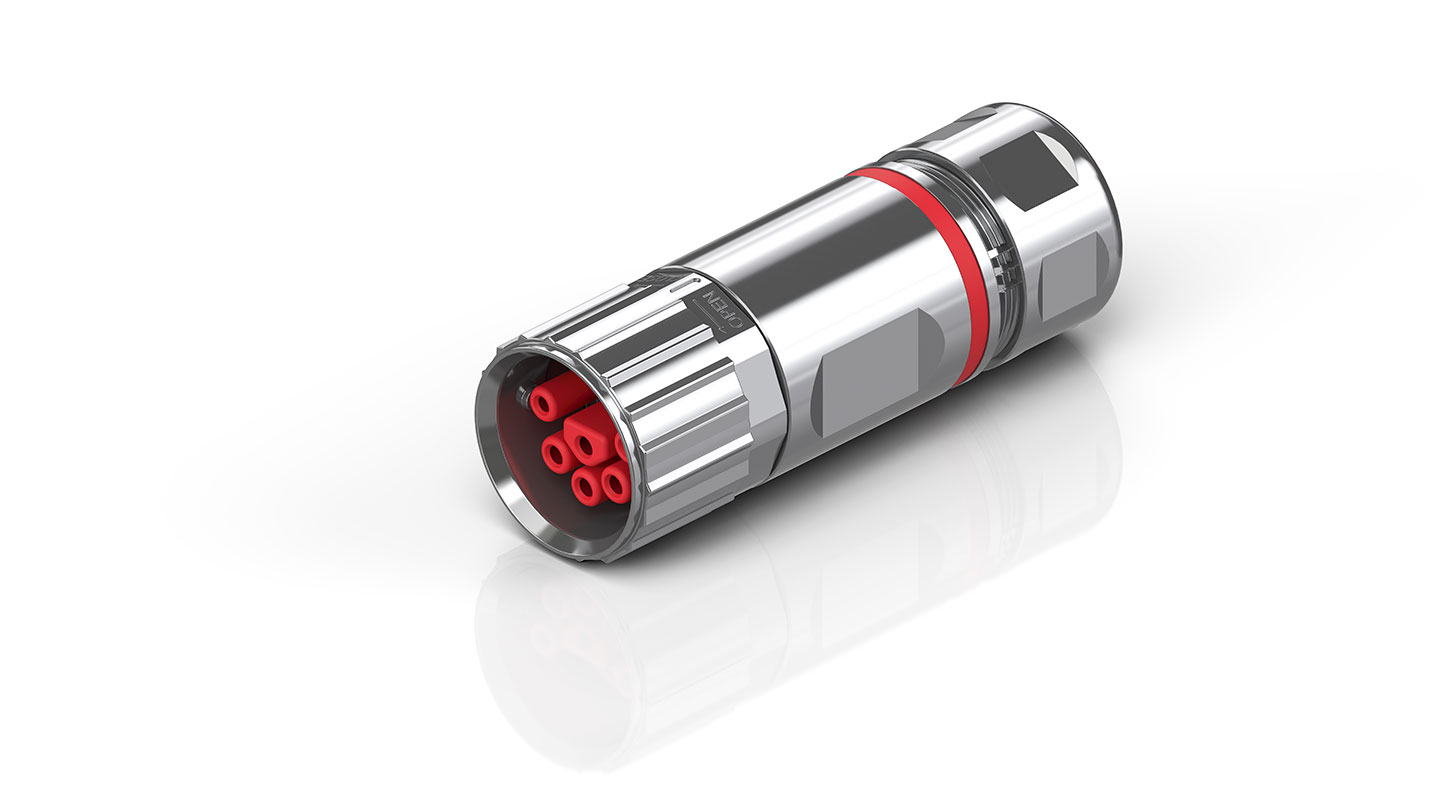

| ZS7300-0004 | Stecker, feldkonfektionierbar, EtherCAT P, IP65/67, geschirmt |
