Die EtherCAT-Steckmodule der Serie EJ3xxx verarbeiten unterschiedlichste analoge Signale. Unterstützt und vorverarbeitet werden zum einen die in der Automatisierungsindustrie typischen Standardsignale, wie 0 bis 10 V, ±10 V, 0 bis 20 mA und 4 bis 20 mA, zum anderen aber auch Messgrößen wie Widerstand oder Temperatur.
Die EtherCAT-Steckmodule EJxxxx lehnen sich technologisch meist an die gleichlautenden EtherCAT-Klemmen ELxxxx an. Somit können erste Tests mit EL-Klemmen durchgeführt werden, während im späteren Serieneinsatz das entsprechende EJ-Modul auf dem Signal Distribution Board zum Einsatz kommt.
Distributed Clocks und XFC für Schnelligkeit und Präzision
Auch die EJ3xxx-Module unterstützen teilweise die XFC-Technologie (eXtreme Fast Control Technology), wodurch schnelle, deterministische Reaktionen im µs-Bereich realisiert werden können. Mit dieser Technologie sind schnelle I/O-Ansprechzeiten, Oversampling des Eingangssignals und präzise Zeitmessung für Ereignisse am Eingang mit einer Auflösung von 1 ns möglich. Über die EtherCAT-Distributed-Clocks-Technologie, die in vielen analogen EtherCAT-Geräten implementiert ist, ist eine hochgenaue Synchronisierung der Distributed-Clocks-fähigen Teilnehmer im Netzwerk mit einer Synchronisierungsgenauigkeit <<1 µs erreichbar.
Vorteile:
- robuste und langzeitverfügbare Messung von analogen Signalen
- feine Skalierbarkeit der Kanaldichte und des Funktionsumfangs
- umfangreiche Einstell- und Diagnosemöglichkeiten in den Modulen über den EtherCAT-Bus
- Distributed-Clocks-Funktionalität zur präzisen Erfassung des Zeitstempels eines Eingangssignals und Synchronisierung des Netzwerks
- optional kalibrierte Module
Anwendungsgebiete:
- Produktionsmaschinen
- Test- und Prüfanlagen
- Condition Monitoring
- Energieerzeugungssysteme
- Alle Filter zurücksetzen
- Ergebnisse: 13
EJ3004 | EtherCAT-Steckmodul, 4-Kanal-Analog-Eingang, Spannung, ±10 V, 12 Bit, single-ended
- Signal (analog):
- ±10 V
- Anzahl Kanäle:
- 4
- Signalauflösung (analog):
- 12 Bit
EJ3048 | EtherCAT-Steckmodul, 8-Kanal-Analog-Eingang, Strom, 0…20 mA, 12 Bit, single-ended
- Signal (analog):
- 0…20 mA
- Anzahl Kanäle:
- 8
- Signalauflösung (analog):
- 12 Bit

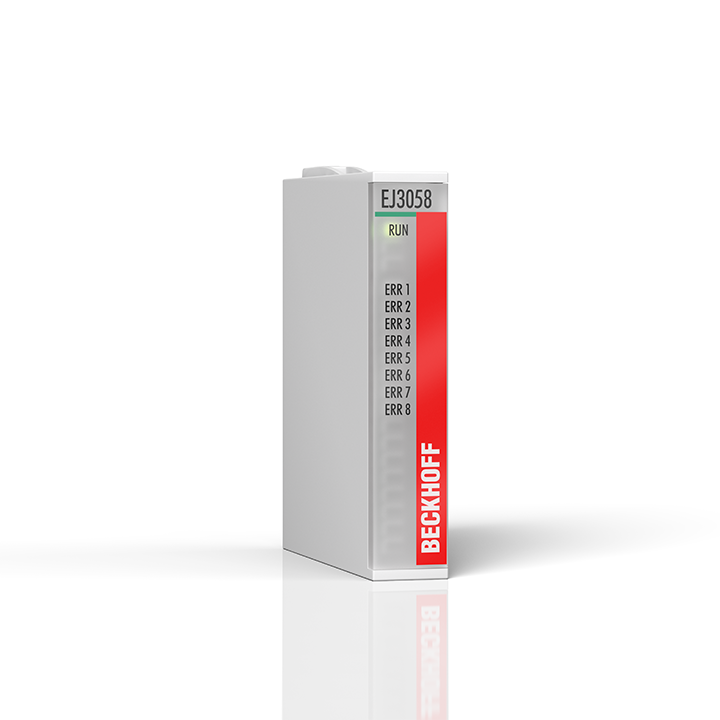

EJ3058 | EtherCAT-Steckmodul, 8-Kanal-Analog-Eingang, Strom, 4…20 mA, 12 Bit, single-ended
- Signal (analog):
- 4…20 mA
- Anzahl Kanäle:
- 8
- Signalauflösung (analog):
- 12 Bit
EJ3068 | EtherCAT-Steckmodul, 8-Kanal-Analog-Eingang, Spannung, 0…10 V, 12 Bit, single-ended
- Signal (analog):
- 0…10 V
- Anzahl Kanäle:
- 8
- Signalauflösung (analog):
- 12 Bit
EJ3104 | EtherCAT-Steckmodul, 4-Kanal-Analog-Eingang, Spannung, ±10 V, 16 Bit, differentiell
- Signal (analog):
- ±10 V
- Anzahl Kanäle:
- 4
- Signalauflösung (analog):
- 16 Bit
EJ3108 | EtherCAT-Steckmodul, 8-Kanal-Analog-Eingang, Spannung, ±10 V, 16 Bit
- Signal (analog):
- ±10 V
- Anzahl Kanäle:
- 8
- Signalauflösung (analog):
- 16 Bit
EJ3114-0010 | EtherCAT-Steckmodul, 4-Kanal-Analog-Eingang, Strom, ±20 mA, 16 Bit, differentiell, hochpräzise
- Signal (analog):
- ±20 mA
- Anzahl Kanäle:
- 4
- Signalauflösung (analog):
- 16 Bit
EJ3124-0090 | EtherCAT-Steckmodul, 4-Kanal-Analog-Eingang, Strom, 4…20 mA, 16 Bit, differentiell, TwinSAFE SC
- Signal (analog):
- 4…20 mA
- Anzahl Kanäle:
- 4
- Signalauflösung (analog):
- 16 Bit

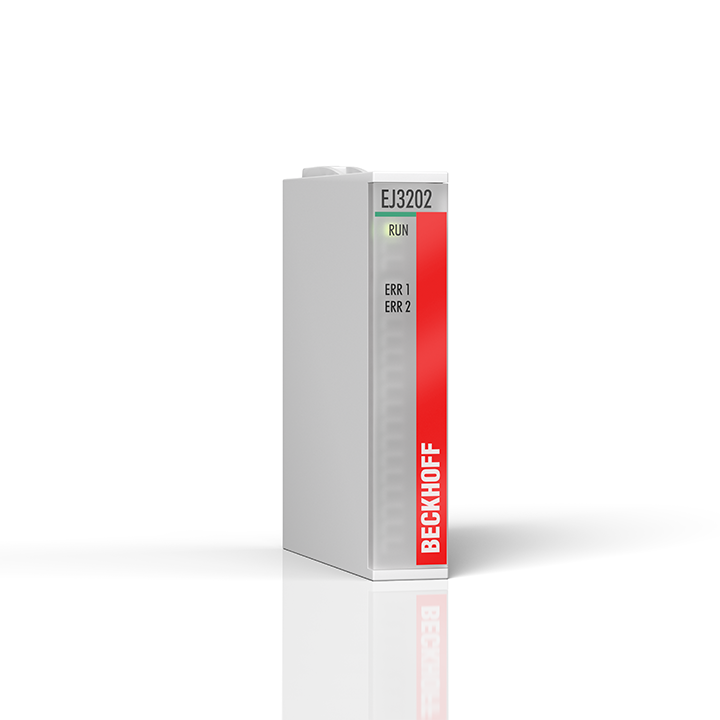

EJ3202 | EtherCAT-Steckmodul, 2-Kanal-Analog-Eingang, Temperatur, RTD (Pt100), 16 Bit
- Signal (analog):
- Widerstandsthermometer (RTD)
- Anzahl Kanäle:
- 2
- Signalauflösung (analog):
- 16 Bit
EJ3214 | EtherCAT-Steckmodul, 4-Kanal-Analog-Eingang, Temperatur, RTD (Pt100), 16 Bit
- Signal (analog):
- Widerstandsthermometer (RTD)
- Anzahl Kanäle:
- 4
- Signalauflösung (analog):
- 16 Bit
EJ3255 | EtherCAT-Steckmodul, 5-Kanal-Analog-Eingang, Potentiometer, 300 Ω…50 kΩ, 16 Bit
- Signal (analog):
- Potentiometer
- Anzahl Kanäle:
- 5
- Signalauflösung (analog):
- 16 Bit
EJ3314-0090 | EtherCAT-Steckmodul, 4-Kanal-Analog-Eingang, Temperatur, Thermoelement, 16 Bit, TwinSAFE SC
- Signal (analog):
- Thermoelement (mV)
- Anzahl Kanäle:
- 4
- Signalauflösung (analog):
- 16 Bit
EJ3318 | EtherCAT-Steckmodul, 8-Kanal-Analog-Eingang, Temperatur, Thermoelement, 16 Bit
- Signal (analog):
- Thermoelement (mV)
- Anzahl Kanäle:
- 8
- Signalauflösung (analog):
- 16 Bit
