Schnelles Zählen sowie die Positionserfassung mittels Absolut- oder Inkrementalwegsystemen ist aus vielen Automatisierungsanwendungen nicht mehr wegzudenken. Hier bieten die EtherCAT-Steckmodule der Serie EJ5xxx die richtige Lösung, um präzise Messaufgaben im Bereich der Positions-, Frequenz- und Weg-/Winkelmessung auszuführen.
Die EtherCAT-Steckmodule EJxxxx lehnen sich technologisch meist an die gleichlautenden EtherCAT-Klemmen ELxxxx an. Somit können erste Tests mit EL-Klemmen durchgeführt werden, während im späteren Serieneinsatz das entsprechende EJ-Modul auf dem Signal Distribution Board zum Einsatz kommt.
Vorteile:
- Realisierung einfacher Automatisierungslösungen auch bei komplexen Anlagen aufgrund zahlreicher Funktionen
- exakte Synchronisierung des Positionswertes mit anderen Prozessen dank Distributed-Clocks-Funktion
Anwendungsgebiete:
- Positionsmessung, Drehzahl- und Geschwindigkeitsmessung
- Positionieraufgaben für Motion-Control-Anwendungen
- Stückgutzählung
Absolute Positionserfassung
Die EtherCAT-Steckmodule EJxxxx ermöglichen die Auswertung von linearen und rotativen Encodern und Messtastern sowie von Wegmesssystemen und Absolutwertgebern mit SSI (Synchron-Serieller Schnittstelle). Viele Baugruppen sind mit einer integrierten Sensorversorgung ausgestattet. Durch umfangreiche Parametriermöglichkeiten lassen sich alle marktüblichen Sensoren sowohl in Singleturn- als auch in Multiturn-Ausführung anschließen und auswerten.
Inkrementelle Positionserfassung
Die EJ5xxx-Module können Inkrementalsignale mit differentiellen Signalen in RS422, 5-V-Single-ended-Signale von TTL-Encodern sowie 24-V-HTL-Encodersignale auswerten. Zusätzliche 24-V-Digitaleingänge stehen zum Speichern, Sperren und Setzen des Zählerstandes zur Verfügung. Über die Distributed-Clocks-Funktion von EtherCAT ist eine exakte Synchronisierung des Positionswertes mit anderen Prozessen gewährleistet.
- Alle Filter zurücksetzen
- Ergebnisse: 8
EJ5002 | EtherCAT-Steckmodul, 2-Kanal-Encoder-Interface, SSI
- Kategorie/Ausführung:
- Winkel-/Wegmessung
- Anzahl Kanäle:
- 2
- Typ/Signal:
- SSI
EJ5021 | EtherCAT-Steckmodul, 1-Kanal-Encoder-Interface, SinCos, 1 VSS
- Kategorie/Ausführung:
- Winkel-/Wegmessung
- Anzahl Kanäle:
- 1
- Typ/Signal:
- Sin/Cos 1 VSS

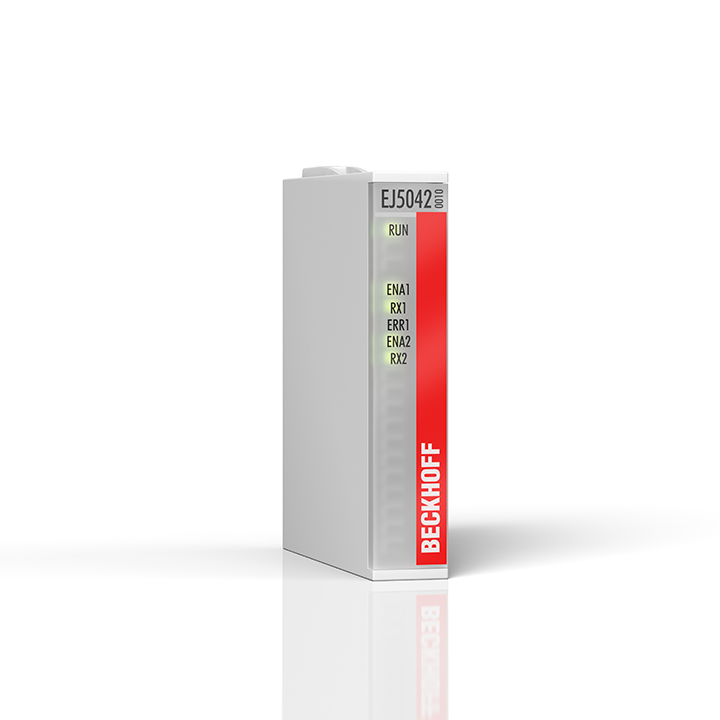

EJ5042-0010 | EtherCAT-Steckmodul, 2-Kanal-Encoder-Interface, BiSS® C, ohne Sensorversorgung
- Kategorie/Ausführung:
- Winkel-/Wegmessung
- Anzahl Kanäle:
- 2
- Typ/Signal:
- BiSS® C

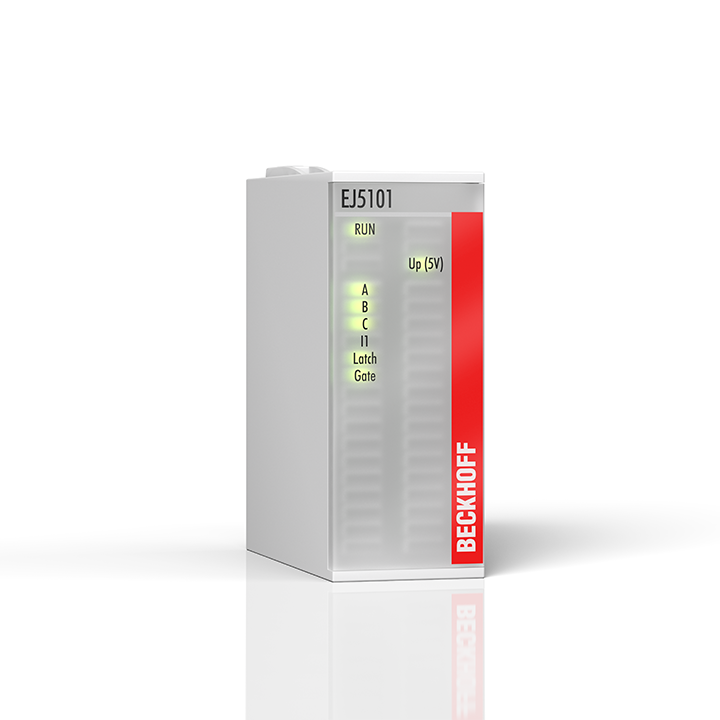

EJ5101 | EtherCAT-Steckmodul, 1-Kanal-Encoder-Interface, inkremental, 5 V DC (DIFF RS422, TTL), 1 MHz
- Kategorie/Ausführung:
- Winkel-/Wegmessung
- Anzahl Kanäle:
- 1
- Typ/Signal:
- Zähler/Tacho, Inkremental
EJ5101-0090 | EtherCAT-Steckmodul, 1-Kanal-Encoder-Interface, inkremental, 5 V DC (DIFF RS422, TTL), 1 MHz, TwinSAFE SC
- Kategorie/Ausführung:
- Winkel-/Wegmessung
- Anzahl Kanäle:
- 1
- Typ/Signal:
- Zähler/Tacho, Inkremental
EJ5112 | EtherCAT-Steckmodul, 2-Kanal-Encoder-Interface, inkremental, 5 V DC (DIFF RS422, TTL, Open Collector), 5 MHz, 2 x AB/1 x ABC
- Kategorie/Ausführung:
- Winkel-/Wegmessung
- Anzahl Kanäle:
- 2
- Typ/Signal:
- Zähler/Tacho, Inkremental

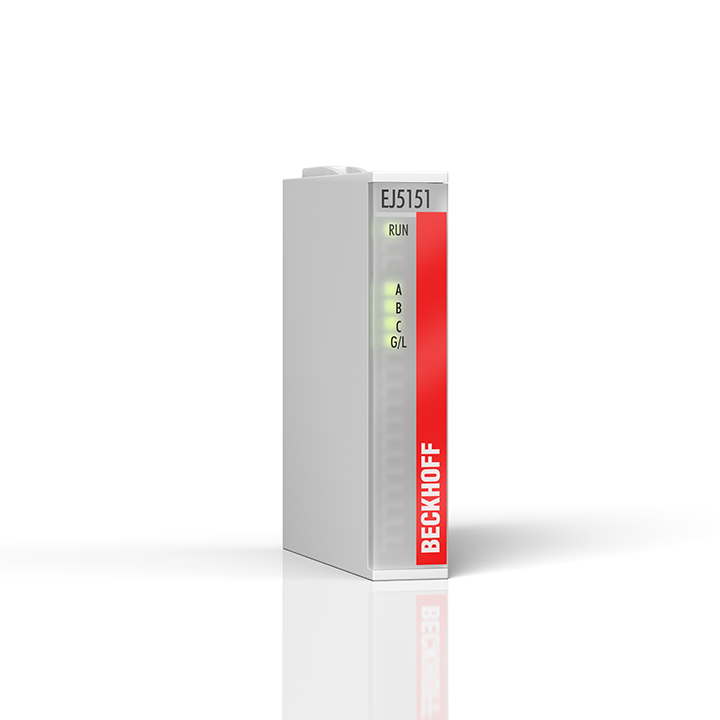

EJ5151 | EtherCAT-Steckmodul, 1-Kanal-Encoder-Interface, inkremental, 24 V DC HTL, 100 kHz
- Kategorie/Ausführung:
- Winkel-/Wegmessung
- Anzahl Kanäle:
- 1
- Typ/Signal:
- Zähler/Tacho, Inkremental
EJ5152 | EtherCAT-Steckmodul, 2-Kanal-Encoder-Interface, inkremental, 24 V DC HTL, 100 kHzNeu
- Kategorie/Ausführung:
- Winkel-/Wegmessung
- Anzahl Kanäle:
- 2
- Typ/Signal:
- Zähler/Tacho
